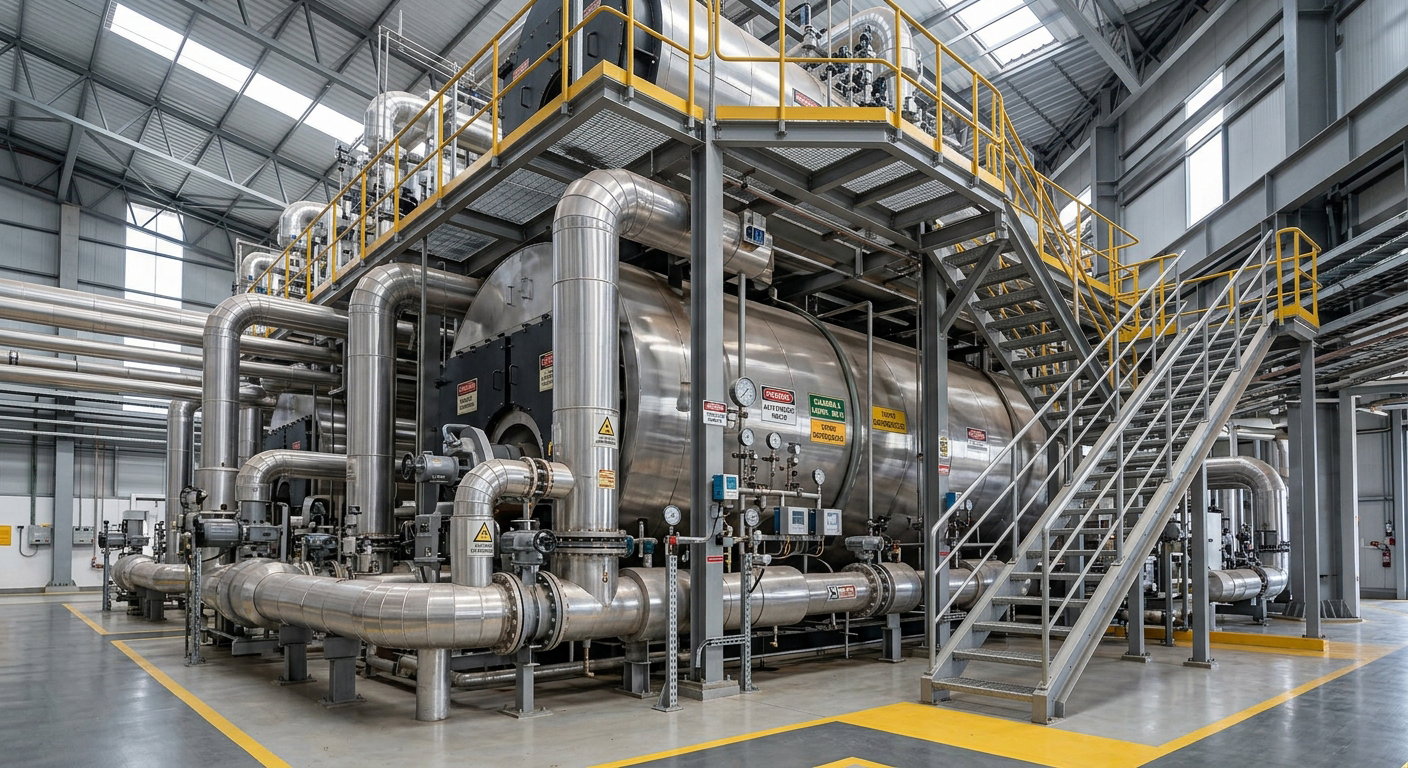

As caldeiras a vapor são o "coração" térmico de muitas plantas industriais, operando sob altíssimas pressões e temperaturas, além de acumularem um volume significativo de energia o que exigem um controle rigoroso e manutenção preventiva contínua. Falhas de operação ou falta de inspeção adequada podem resultar em paralisações fabris, elevados prejuízos e riscos críticos à integridade física dos colaboradores e das instalações.

Oferecemos engenharia completa em gestão da integridade estrutural e conformidade legal de caldeiras, assegurando total adequação às exigências da Norma Regulamentadora NR-13 do Ministério do Trabalho e Emprego.

O que são Caldeiras a Vapor e onde são utilizadas?

Conforme a NR-13, caldeiras a vapor são equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte de energia (combustíveis fósseis, biomassa, eletricidade, entre outros).

São amplamente aplicadas em processos de:

• Esterilização, Cocção e Pasteurização (Indústrias Alimentícias e Farmacêuticas);
• Geração de Energia e Cogeração (Usinas e Termelétricas);
• Aquecimento de Reatores e Secagem (Indústrias Químicas, Têxteis e de Papel e Celulose);
• Lavanderias Industriais e Sistemas Centrais de Aquecimento.

Categorização de Caldeiras segundo a NR-13

Com a atualização da norma, as caldeiras a vapor são classificadas em duas categorias principais com base na sua Pressão de Operação.

• Categoria A: Caldeiras com pressão de operação igual ou superior a 1.960 kPa (aproximadamente 19,98 kgf/cm²).

São equipamentos de alta pressão, comuns em usinas de açúcar e álcool e plantas de grande porte.

• Categoria B: Caldeiras com pressão de operação superior a 60 kPa (0,61 kgf/cm²) e inferior a 1.960 kPa.

Englobam a maioria das caldeiras de baixa e média pressão utilizadas no setor fabril geral.

Principais Exigências e Itens de Segurança Obrigatórios

Para operar com segurança e sem o risco de interdição, a caldeira deve possuir acessórios de segurança essenciais e calibrados, podendo a sua falta ser configurado como Risco Grave e Iminente - RGI).

• Válvulas de Segurança (PSVs): Reguladas com pressão de abertura igual ou inferior à Pressão Máxima de Trabalho Admissível (PMTA).
• Indicador de Pressão (Manômetro): Dispositivo visível para acompanhamento da pressão do vapor acumulado.
• Indicador/Controle de Nível de Água: Sistemas que evitam o superaquecimento dos tubos que podem gerar vazamentos ou rupturas por falta de água.
• Injetor ou Sistema Alternativo de Alimentação: Garantia de suprimento de água independente da fonte principal.
• Painel Elétrico e Intertravamentos de Segurança: Controle automatizado para bloqueio de queimadores em caso de falha.

Modalidades de Inspeção de Segurança

Realizamos todas as etapas de inspeção exigidas por lei, acompanhados sempre de profissionais altamente capacitados e habilitados:

• Inspeção Inicial: Realizada antes da entrada em funcionamento da caldeira no local definitivo de instalação, compreendendo o exame interno, exame externo, teste de estanqueidade, calibração das válvulas de segurança e o Teste de Acumulação.
• Inspeção Periódica: Prazos máximos estipulados para exame interno e externo:
• 12 meses: Periodicidade padrão para caldeiras.
• 24 meses: Para caldeiras de Categoria A, desde que aos 12 meses as válvulas de segurança sejam devidamente testadas e calibradas.
• Inspeção Extraordinária: Exigida após acidentes, intervenções por soldagem/reparo estrutural (PAR), longos períodos de inatividade (acima de 6 meses) ou mudança de local de instalação.

Ensaios Técnicos e Verificações de Campo

Nossas rotinas de inspeção de caldeiras envolvem:

• Ultrassom e Medição de Espessura (US-ME): Mapeamento do desgaste e controle de corrosão do costado, espelhos, tubulão da fornalha e tubos de condução de calor.
• Boroscopia / Videoscopia: Inspeção visual interna de tubulações e outros pontos de difícil acesso visual.
• Partícula Magnética / Líquido Penetrante: Detecção de trincas e fadiga mecânica nos cordões de solda das regiões críticas.
• Calibração e Teste em Bancada: Teste e lacração de válvulas de segurança e aferição de manômetros com emissão de certificados de calibração.

Documentação Obrigatória e Regularização Legal

Elaboramos e organizamos todo o acervo documental exigido pelas fiscalizações do Ministério do Trabalho e bombeiros:

• Prontuário da Caldeira (cálculo de PMTA e memória de cálculo) ou sua reconstituição técnica.
• Projeto de Instalação (layout, ventilação, distanciamento e saídas de emergência).
• Registro de Segurança (Livro de Ocorrências).
• Relatório de Inspeção de Segurança com parecer conclusivo e recomendações.
• Projeto Alternativo de Reparo (PAR) para intervenções de solda das partes sob pressão.
• ART (Anotação de Responsabilidade Técnica) vinculada aos laudos e relatórios técnicos.

Por que escolher a BERMAGA ENGENHARIA para cuidar das suas Caldeiras?

• Foco em Segurança, Produtividade e Vida Útil do Ativo Identificação de incrustações e problemas de desgastes antes que gerem paradas não programadas, desperdício de combustível/Energia e riscos a segurança.
• Equipe Especializada: Profissionais experientes e credenciados em órgãos competentes, focados em soluções industriais eficientes.
• Conformidade com NR-13 e NR-28: Proteção integral para a sua empresa contra autos de infração e multas.
• Controle e Facilidade na Gestão: Disponibilizamos toda a documentação técnica de forma física e digital com acesso ao nosso portal restrito para a consulta, controle e gerenciamento de todas as inspeções realizadas e avisos de futuros vencimentos, garantindo um processo seguro e prático para a sua total gestão.
