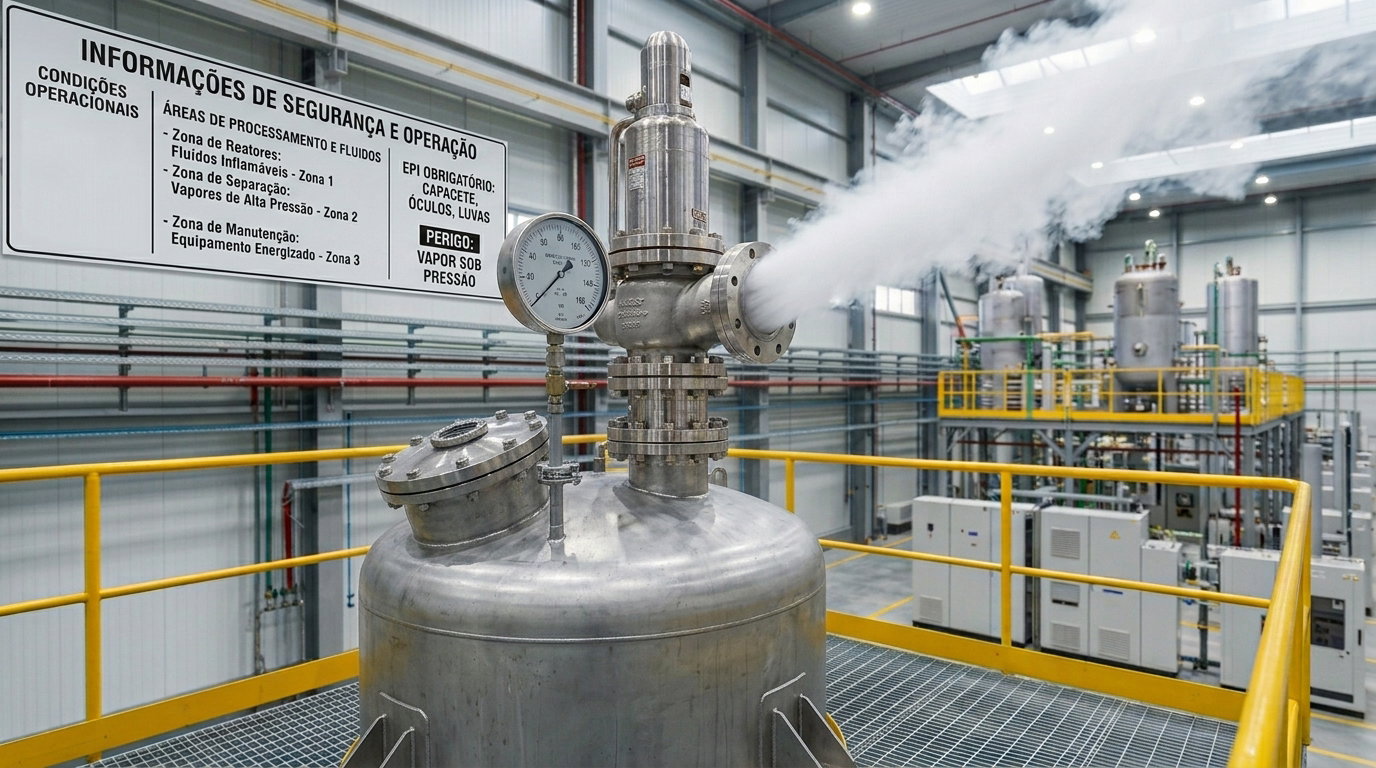

As Válvulas de Segurança e Alívio (PSV - Pressure Safety Valve and Relief) são os dispositivos críticos de última linha de defesa em sistemas pressurizados que têm como função principal proteger vasos de pressão, caldeiras, tubulações e tanques contra a sobrepressão, aliviando o excesso de fluido de forma automática para evitar colapsos estruturais ou explosões catastróficas.

Diferença Entre Válvulas de Segurança e de Alívio

• Válvula de Segurança (Safety Valve - PSV): Abertura rápida e instantânea (ação pop), projetada para operar com fluidos compressíveis (gases e vapores).
• Válvula de Alívio (Relief Valve - PRV): Abertura gradual e proporcional ao aumento da pressão acima do ponto de ajuste, projetada para fluidos incompressíveis (líquidos).
• Válvula de Segurança e Alívio (Safety Relief Valve): Projetada para operar tanto com líquidos quanto com gases, dependendo da aplicação.
•


Exigências da NR-13 para PSVs

A NR-13 trata as válvulas de segurança como itens obrigatórios de proteção e suas diretrizes exigem:

• Pressão de Abertura: A pressão de ajuste da PSV nunca pode ser superior à PMTA (Pressão Máxima de Trabalho Admissível) do equipamento protegido.
• Bloqueio Intermediário: É vedada a instalação de válvulas de bloqueio entre a PSV e o equipamento que ela protege, exceto quando houver sistemas duplicados com chave de comutação (Manifold com trava de segurança) ou dispositivos de bloqueio inadvertidos (DCBI).
• Descarga Segura: Para fluidos de risco a tubulação da descarga da válvula deve direcionar o fluido expelido para um local seguro (bacia de contenção, sistema de flare ou área neutra), sem gerar contrapressão excessiva no corpo da válvula.

Documentação Técnica Obrigatória

Cada válvula de segurança deve ter seu Certificado de Inspeção e Teste, contendo:

• Tag da válvula e identificação do equipamento associado;
• Pressão de ajuste (Set Pressure) e fluido do teste;
• Relatório dos ensaios de estanqueidade e pressão de abertura;
• Identificação do padrão utilizado com rastreabilidade RBC/INMETRO;
• Conclusão técnica de funcionamento do dispositivo com a assinatura do responsável técnico habilitado;
• Data de vencimento para a próxima inspeção e teste.
